Анкер с зажимом
|
Общие особенности |
||||||||||
|
- Анкер, обеспечивающий быструю и простую установку. - Благодаря одинаковому размеру диаметра сверла и диаметра анкера обеспечивается экономичность и практичность установки. |
.png) |
|||||||||

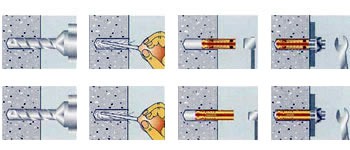

| Способ применения |
.jpg) |
.jpg) |
| Техническая информация ≥ представлена для бетонных поверхностей качества B25. |
| Ölçüler | M8 | M10 | M12 | M16 |
| Допустимая безопасная нагрузка на вырывание (кН) для одного анкера | 1,4 | 2,3 | 3,2 | 5,8 |
| Рекомендуемый изгибающий момент (Нм) на расстоянии от оси анкера до края бетона | 11,7 | 23,4 | 34,9 | 88,8 |
| № кода | M | Д (мм)) | ØД (мм) | В(мм) | hv (mm) | t* макс. (мм) | Мин.расс. между двумя анкерами (мм) | Мин. расст. анкера от края (мм) | Мин.ширина применяемого материала (мм) | Кол-во упаковок | Вес упаковки кг. |
| IDKL08075 | M8 | 75 | 8 | 60 | 45 | 9 | 260 | 130 | 100 | 400 | 12,4 |
| IDKL08115 | M8 | 115 | 8 | 100 | 65 | 9 | 260 | 130 | 100 | 150 | 6,5 |
| IDKL10090 | M10 | 90 | 10 | 80 | 50 | 12 | 300 | 150 | 120 | 200 | 11,85 |
| IDKL10120 | M10 | 120 | 10 | 110 | 55 | 12 | 300 | 150 | 120 | 150 | 11,64 |
| IDKL12110 | M12 | 110 | 12 | 100 | 60 | 14 | 360 | 180 | 140 | 120 | 13,07 |
| IDKL16145 | M16 | 145 | 16 | 130 | 80 | 25 | 460 | 230 | 160 | 50 | 12,25 |
